原理

程序运行时通过解释操作码，选择对应的函数(handle)执行

本质上是作者自己实现了一套指令集

比如x86汇编中的0xFF是jmp，而0xE0， 0x48 mov

在虚拟机中既可以自定义指令对应的操作码

还可以自定义数组实现cpu的功能

5

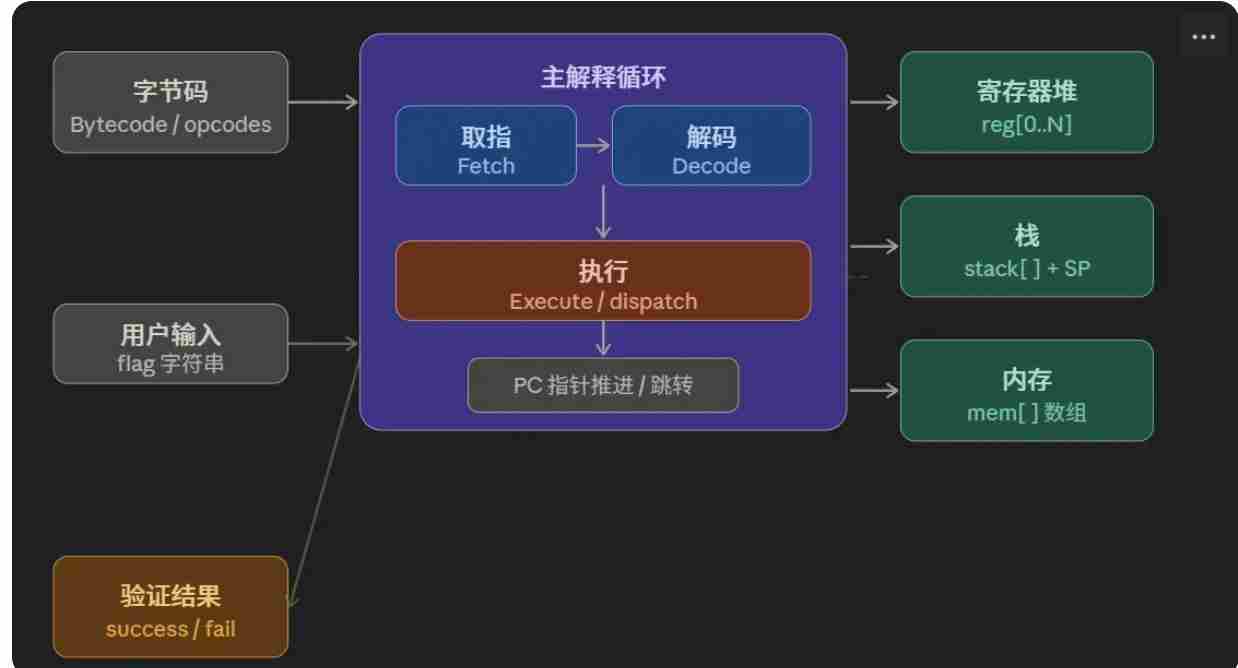

原始代码->前端编译器->虚拟指令(vmcode)->虚拟cpu解释执行->计算结果

0x01从零到一实现虚拟机

先从正向了解虚拟机

1.常量定义

1
2
3
4
5
6
7
8
#define REG_COUNT 8/*通用寄存器的数量*/
#define MEM_SIZE 256/*内存大小(字节)*/
#define STACK_SIZE 64 /*栈深度*/
#define INSN_SIZE 4 /*每条指令的字节数(定长编译)*/
/*标志寄存器可能的取值，由CMP指令设置*/
#define FLAG_EQ 0/*两个操作数相等*/
#define FLAG_LT 1/*dst<src*/
#define FLAG_GT 2/*dst>src*/

2.指令集定定义(Opcode枚举)

最基础的操作码，ida常见于汇编

将在后面给出每个指令的具体实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
typedef enum {
    OP_NOP   = 0x00,  /* 什么也不做，常用作填充 */
    OP_MOV   = 0x01,  /* r[dst] = r[src1]              寄存器间赋值 */
    OP_LDI   = 0x02,  /* r[dst] = (src1<<8)|src2       加载16位立即数 */
    OP_LOAD  = 0x03,  /* r[dst] = mem[r[src1]] ，mem是memory(内存)        从内存读取数据 */
    OP_STORE = 0x04,  /* mem[r[dst]] = r[src1]         写入内存 */
    OP_ADD   = 0x05,  /* r[dst] = r[src1] + r[src2] */
    OP_SUB   = 0x06,  /* r[dst] = r[src1] - r[src2] */
    OP_XOR   = 0x07,  /* r[dst] = r[src1] ^ r[src2] */
    OP_AND   = 0x08,  /* r[dst] = r[src1] & r[src2] */
    OP_OR    = 0x09,  /* r[dst] = r[src1] | r[src2] */
    OP_SHL   = 0x0A,  /* r[dst] = r[src1] << src2      左移，src2是立即数 */
    OP_SHR   = 0x0B,  /* r[dst] = r[src1] >> src2      右移 */
    OP_CMP   = 0x0C,  /* flag = cmp(r[dst], r[src1])   比较，设置标志位 */
    OP_JMP   = 0x0D,  /* pc = (src1<<8)|src2            无条件跳转（绝对地址） */
    OP_JEQ   = 0x0E,  /* if flag==FLAG_EQ: pc = (src1<<8)|src2 */
    OP_JNE   = 0x0F,  /* if flag!=FLAG_EQ: pc = (src1<<8)|src2 */
    OP_PUSH  = 0x10,  /* stack[sp++] = r[dst] */
    OP_POP   = 0x11,  /* r[dst] = stack[--sp] */
    OP_CALL  = 0x12,  /* push(pc+INSN_SIZE); pc = addr  子程序调用 */
    OP_RET   = 0x13,  /* pc = pop()                    从子程序返回 */
    OP_IN    = 0x14,  /* r[dst] = getchar()            读一个字节输入 */
    OP_OUT   = 0x15,  /* putchar(r[dst])               输出一个字节 */
    OP_HALT  = 0xFF,  /* 停机 */
} Opcode;

flag是标志寄存器，用于存储CMP的比较结果

1
2
3
4
// OP_CMP: r[dst] 与 r[src1] 比较
if      (reg[dst] == reg[src1])  flag = FLAG_EQ;  // 0
else if (reg[dst] <  reg[src1])  flag = FLAG_LT;  // 1
else                             flag = FLAG_GT;  // 2

pc是程序计数器：指向下一条指令的地址

正常执行 pc += INSN_SIZE（即 +4，取下一条指令）
跳转 pc = target（强制改道）
CALL 先压栈返回地址，再 pc = target
RET 从栈弹出返回地址，pc = 返回地址
HALT 停止，pc 不再前进

3.状态结构体

1
2
3
4
5
6
7
8
9
typedef struct{
    uint32_t regs[REG_COUNT];/*通用寄存器r0~r8*/
    uint32_t pc; /*pc是程序计数器：指向下一条指令的地址*/
    uint8_t flag /*flag是标志寄存器，用于存储CMP的比较结果*/
    uint8_t mem[MEM_SIZE];/*内存区域：可存数据(输入、中间值、密文)*/
    uint32_t stack[STACK_SIZE];/*调用栈*/
    int sp;/*栈指针，指向栈的下一个空位*/
    int halted;/*是否已经停机(执行了HALT或出错)*/
}VM;

看到状态结构体就想到AES的状态矩阵

4.核心的执行函数:vm_step()

先取指：从内存中读取数据
